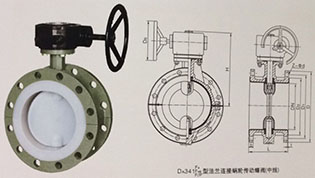

D341F4-10、16、25法兰式衬氟蝶阀

　　 法兰连接蝶阀

设计与制造符合中国国家标准 基本结构形式(蝶板轴与阀体阀座中心线重合） A. DA41F/P半衬里型 阀体全衬里/蝶板与蝶板轴为不锈钢（不衬）蝶板与轴由销钉连接 B. DA41F全衬里型 阀体全衬里/蝶板与蝶板轴全衬/蝶板与轴固定连接



基本型号

遵循规范 STANDARD 设计与制造 GB12238(中线) 结构长度 Gb12221（短-长系列） 法兰尺寸 JB78/JB79(或按合同要求) 压力试验 GB/T 13927 标志 GB 12220 供货 GB/T 12252

公称压力LIPN0.6-1.6MPa 公称通径DN40-1200mm 手 动 DA71F/P(半衬) 蜗 轮 转 动 DA341F/P(半衬) DA71F3(全衬里) DA341F3(全衬里) DA71F46(全衬里) DA1F46(全衬里) 气 动 DA671F/P(半衬) 电 动 DA941F/P(半衬) DA671F3(全衬里) DA941F3(全衬里) DA671F46(全衬里) DA941F46(全衬里)



主要零件及材料

主要连接尺寸和重量

主要连接尺寸和重量

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z--Φd	D0	H	Kg
		PN1.6MPa
40	11/2	106	145	110	85	3	18	4--Φ18	160	140	10
50	2	108	160	125	100	3	20	4--Φ18	200	160	11
65	21/2	112	180	145	120	3	20	4--Φ18	250	160	13
80	3	114	195	160	135	3	22	8--Φ18	260	170	15
100	4	127	215	180	155	3	24	8--Φ18	300	180	18
125	5	140	245	210	185	3	26	8--Φ18	300	275	23
150	6	140	280	240	210	3	28	8--Φ23	200*	295	30
200	8	152	335	295	265	3	30	12--Φ23	200*	320	43
250	10	165	405	355	320	3	32	12--Φ25	240*	385	60
300	12	178	460	410	375	4	34	12--Φ25	240*	390	85
350	14	190	520	470	435	4	38	16--Φ25	240*	460	115
400	16	216	580	525	485	4	40	16--Φ30	280*	510	150
450	18	222	640	585	545	4	44	20--Φ30	280*	540	180
500	20	229	705	650	608	4	46	20--Φ34	320*	570	210
600	24	267	840	770	718	5	54	20--Φ41	320*	660	320
700	28	292	910	840	788	5	54	24--Φ41	360*	710	480
800	32	318	1020	950	898	5	54	24--Φ41	380*	780	600
900	36	330	1120	1050	998	5	54	28--Φ41	400*	885	750
1000	40	410	1255	1170	1110	5	60	28--Φ48	500*	990	1000

主要连接尺寸和重量

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z--Φd	D0	H	Kg
		PN2.5MPa
40	11/2	106	145	110	85	3	20	4--Φ18	200	140	10
50	2	108	160	125	100	3	22	4--Φ18	200	160	11
65	21/2	112	180	145	120	3	24	8--Φ18	250	160	13
80	3	114	195	160	135	3	26	8--Φ18	250	170	15
100	4	127	215	190	160	3	30	8--Φ23	300	180	18
125	5	140	245	220	188	3	32	8--Φ25	300	275	23
150	6	140	280	150	218	3	32	8--Φ25	240*	295	30
200	8	152	335	310	278	3	36	12--Φ25	240*	320	43
250	10	165	405	370	332	3	40	12--Φ30	280*	385	60
300	12	178	460	430	390	4	42	16--Φ30	280*	390	85
350	14	190	520	490	448	4	44	16--Φ34	320*	460	115
400	16	216	580	550	505	4	48	16--Φ34	320*	510	150
450	18	222	640	600	555	4	52	20--Φ34	360*	540	180
500	20	229	705	660	610	4	56	20--Φ41	360*	570	210
600	24	267	840	770	718	5	56	20--Φ41	380*	660	320
