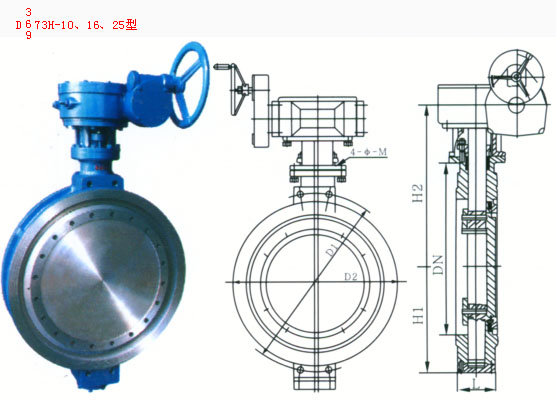

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H1

H2

D1

Z-ΦM

D1

Z-ΦM

D1

Z-ΦM

100

56

110

330

180

4-Φ18

180

4-Φ18

190

4-Φ23

125

64

120

345

210

4-Φ18

210

4-Φ18

220

4-Φ25

15O

70

160

370

240

4-Φ23

240

4-Φ23

250

4-Φ25

200

71

215

41O

295

4-M20

295

4-M20

31O

4-M24

25O

76

260

430

350

4-M20

355

4-M24

370

4-M27

300

83

300

500

400

4-M20

410

4-M24

430

4-M27

350

92

320

510

460

4-M20

470

4-M24

490

4-M30

400

102

330

520

515

4-M22

525

4-M27

550

4-M33

450

114

380

590

565

4-M22

585

4-M27

600

4-M33

500

127

390

610

620

4-M22

650

4-M30

660

4-M33

600

154

450

665

725

4-M27

770

4-M33

770

4-M36

700

165

480

73O

840

4-M27

840

4-M33

875

4-M39

800

190

580

910

950

4-M30

95O

4-M36

990

4-M45

9OO

203

625

930

1050

4-M30

1050

4-M36

1090

4-M45

1000

216

660

1000

1160

4-M30

117O

4-M39

1210

4-M52

1200

254

780

11OO

1380

4-M36

1390

4-M45

1420

4-M52

1400

297

880

1220

1590

4-M42

1590

4-M45

1640

4-M56

1600

318

99O

1330

1820

4-M48

1820

4-M52

1860

4-M56

1800

356

1090

1430

2020

4-M48

2020

4-M52

2070

4-M64

2000

406

1200

1540

2230

4-M48

2230

4-M56

2300

4-M64
