HH47、H47XF、HDH47X型蝶式缓冲止回阀
一、结构特点 本厂生产的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的最佳产品。 二、主要零件材料
阀体
蝶 板
密封圈
阀杆
填料
材料
灰铸铁碳钢
灰铸铁、铸钢、球墨铸铁
丁腈耐油橡胶、 氯丁橡胶
不锈钢
聚四氟乙烯
三、主要技术参数
公称压力 PN(MPa)
试验压力Ps(MPa)
工作压力 P(MPa)
介质温度 (℃)
适用介质
壳体
密封
H47X、H47H,HH47X、 HH47H、H47XF、HDH47X
1.0
1.5
1.1
0～80℃
水、油品 海水、污水
1.6
2.4
1.75
2.5
3.75
2.75

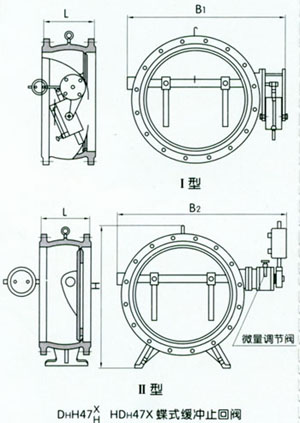

四、主要外形尺寸(法兰连接尺寸：PN10、16、25按JB/T79—94标准)
尺 寸(mm)
L
H
81
B2
200
230
550
540
600
250
630
700
300
270
690
650
740
350
290
780
710
800
400
310
860
770
870
450
330
910
830
920
500
980
900
1000
公称通径 DN
B1
390
1070
1090
1250
430
1220
1200
1360
470
1320
1480
510
1430
1420
1580
1550
1700
1800
1780
1950
1400
1980
2000
2175
