型微阻缓闭蝶式止回阀

一、结构特点
本厂生产的HH46X、HDH48X、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点。

二、主要零件材料

零件名称

阀体

阀瓣

阀杆、油缸、活塞

弹簧

阀座

材料

铸铁、铸钢

碳钢

不锈钢

不锈钢

丁腈橡胶

三、主要技术参数

型号

公称
压力
PN(Mpa)

强度试验
压力
Ps(Mp)

密封
压力
(Mpa)

适用
温度
(℃)

适用
介质

缓闭
时间

HH46X
HDH48X
HH49X

1.O

1.5

1.1

≤80

清水
污水
海水

≤60秒

1.6

2.4

1.76

2.5

3.75

2.75

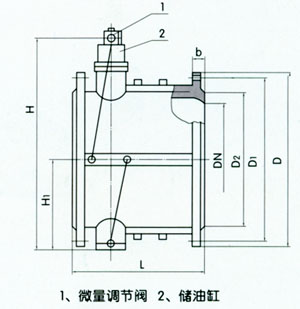

四、主要外形尺寸(法兰连接尺寸：按JB/T79—94)

公称压力
PN(MPa)

公称通径
DN(mm)

尺 寸(mm)

L

H

H1





1.0

1.6

2.5

40

140

200

88

50

150

215

98

65

170

225

108

80

180

235

118

100

190

280

130

125

200

290

148

150

210

310

172

200

230

350

210

250

250

415

240

300

270

450

264

公称压力
PN(Mpa)

公称通径
DN(mm)

尺 寸(mm)

L

H

H1

1.0

1.6

2.5

350

290

480

297

400

310

550

324

450

330

585

351

500

350

640

379

600

390

720

434

700

430

780

491

800

470

840

549

900

510

990

600

1000

550

1050

655

1200

630

1210

770
