公称
通径
(DN)

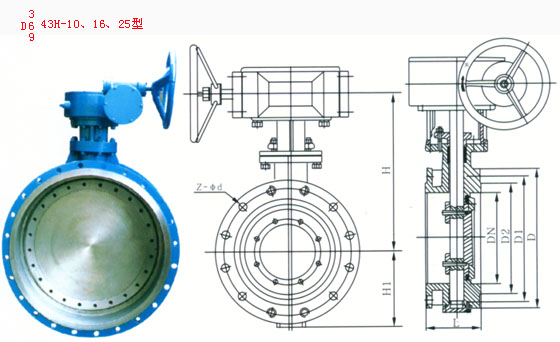

主要尺寸

法兰尺寸和螺栓规格

1.OMPa

1.6MPa

2.5 MPa

L

H

H1

D

D1

D2

Z-Φd

D

D1

D2

Z-Φd

D

D1

D2

Z-Φd

100

127

285

107

215

180

155

8-18

220

18O

156

8-18

235

190

156

8-23

125

140

300

123

245

21O

185

8-18

250

210

184

8-1 8

270

220

184

8-25

150

140

320

140

280

240

210

8-23

285

240

211

8-23

300

250

211

8-25

200

152

370

180

335

295

265

8-23

340

295

266

12-23

360

31O

274

12-25

250

165

420

200

390

350

320

12-23

405

355

319

12-25

425

370

330

12-30

300

178

500

250

440

400

368

12-23

460

410

37O

12-25

485

430

389

16-30

350

19O

530

27O

500

460

428

16-23

520

470

429

16-25

555

490

448

16-33

400

216

570

300

565

515

482

16-25

580

525

480

16-30

620

55O

503

16-36

450

222

600

320

615

565

532

20-25

640

585

548

20-30

670

600

548

20-36

500

229

680

360

670

62O

585

20-25

715

650

609

20-33

730

660

609

20-36

600

267

750

420

78O

725

685

20-30

840

770

720

20-36

845

77O

720

20-39

700

292

810

480

895

840

800

24-30

910

840

794

24-36

960

875

820

24-42

800

318

905

540

1010

950

905

24-34

1025

950

901

24-39

1085

990

928

24-48

900

330

96O

590

1110

1050

1005

28-34

1125

1050

1001

28-39

1185

109O

1O28

28-48

1000

410

1010

640

1220

1160

1115

28-34

1255

1170

1112

28-42

1320

121O

1140

28-56

1200

470

1175

750

1450

1380

1325

32-41

1485

1390

1328

32-48

153O

1420

1350

32-56

1400

53O

1310

860

1675

1590

1525

36-48

1685

1590

1530

36-48

1755

1640

1560

36-62

1600

600

1460

980

1915

1820

1750

40-54

1930

1820

1750

40-56

1975

186O

1780

40-62

1800

67O

1560

109O

2115

2020

1950

44-54

213O

2020

195O

44-56

2195

2070

1985

44-70

2000

760

167O

1190

2325

2230

2160

48-54

2345

2230

2150

48-62

2425

2300

2210

48-70
