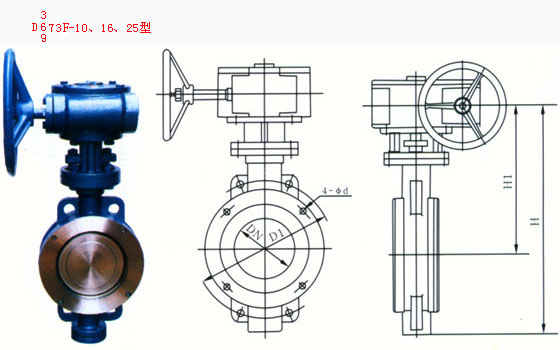

主要尺寸

法兰尺寸和螺栓规格

1.0Mpa

1.6Mpa

2.5MPa

L

H1

H2

D1

Z-Φ-M

D1

4-Φd

D1

4-Φd

50

43

255

340

125

4-Φ18

125

4-Φ18

125

4-Φ18

65

46

280

370

145

4-Φ18

145

4-Φ18

145

4-Φ18

80

49

285

385

160

4-Φ18

160

4-Φ18

160

4-Φ18

100

56

31O

430

180

4-Φ18

180

4-Φ18

190

4-Φ23

125

64

310

440

210

4-Φ18

21O

4-Φ18

22O

4-Φ25

150

70

315

475

240

4-Φ23

240

4-Φ23

250

4-Φ25

200

71

380

590

295

4-Φ23

295

4-Φ23

310

4-Φ25

250

76

460

710

350

4-Φ23

355

4-Φ25

37O

4-Φ30

300

83

475

725

400

4-Φ23

41O

4-Φ25

430

4-Φ30

350

92

510

83O

460

4-Φ23

470

4-Φ25

490

4-Φ33

400

102

55O

9OO

515

4-Φ25

525

4-Φ30

550

4-Φ36

450

114

59O

970

565

4-Φ25

585

4-Φ30

600

4-Φ36

500

127

610

103O

620

4-M22

650

4-M30

660

4-M33

600

154

660

1150

725

4-M27

770

4-M33

700

4-M36

700

165

730

1220

840

4-M27

840

4-M33

875

4-M39

800

190

810

1300

950

4-M30

950

4-M36

990

4-M45

900

203

930

1480

1O50

4-M30

1050

4-M36

1090

4-M45

1000

216

102O

1600

1160

4-M30

1170

4-M39

121O

4-M52

1200

254

1380

4-M36

1390

4-M45

1420

4-M52
