H74W-10、16、25对夹圆片式止回阀
一、结构及用途 本公司生产的H74型圆片式止回阀，是一种超薄形止回阀，它具有结构简单、外形美观、重量轻、安装方便等优点。该阀主要用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。 二、主要技术参数
公称压力PN(Mpa)
试验压力(Mpa)
适用温度℃
适用介质
壳体
密封
硬密封
软密封
1.0
1.5
1.1
≤400
≤120(最高≤250)
油、水、酸酸碱等液体
1.6
2.4
1.76
2.5
3.75
2.75
三、主要零件材料
阀体、阀瓣
密封圈
材料
碳钢、不锈钢、铜
丁腈橡胶、三元乙丙橡胶、聚四氟乙烯 、不锈钢

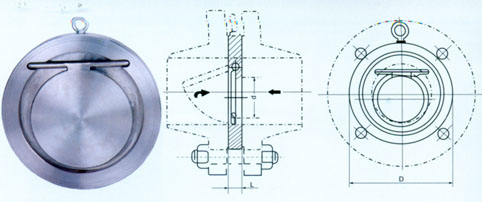

四、主要外形尺寸(法兰连接尺寸按GB4216R 规定)
INCH
d
L
D
PN1.0MPa
PN1.6MPa
PN2.5MPa
40
24
18
96
50
2
30
20
109
65
36
129
80
3
46
144
100
4
68
164
170
125
5
91
194
196
150
6
116
220
226
200
8
143
25
275
286
250
10
191
330
331
343
300
12
216
32
280
386
403
350
14
263
38
440
447
459
400
16
305
492
497
517
450
356
541
558
567
500
388
48
597
618
627
600
470
70
697
736
732
