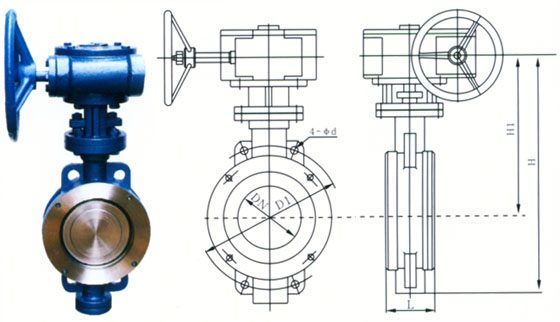

主要尺寸

法兰尺寸和螺栓规格

1.OMPa

1.6MPa

2.5MPa

L

H1

H

D1

4-Φd

D1

4-Φd

D1

4-Φd

50

43

255

340

125

4-18

125

4-18

125

4-18

65

46

280

370

145

4-18

145

4-18

145

4-18

80

49

285

385

160

4-18

160

4-18

160

4-18

100

56

31O

430

180

4-18

180

4-18

190

4-23

125

64

310

440

210

4-18

210

4-18

220

4-25

150

7O

315

475

240

4-23

240

4-23

250

4-25

200

71

380

590

295

4-23

295

4-23

31O

4-25

250

76

460

710

350

4-23

355

4-25

370

4-30

300

83

475

725

400

4-23

410

4-25

430

4-30

35O

92

510

830

460

4-23

470

4-25

490

4-33

400

102

550

900

515

4-25

525

4-30

550

4-36

450

114

590

970

565

4-25

585

4-30

600

4-36

500

127

61O

1030

620

4-25

650

4-33

660

4-36

600

154

66O

1150

725

4-30

770

4-36

770

4-39

7OO

165

730

1220

840

4-30

840

4-36

875

4-42

800

190

810

1300

950

4-34

950

4-39

990

4-48

900

203

93O

1480

1050

4-34

1050

4-39

1090

4-48

1000

216

1020

1600

1160

4-34

117O

4-42

1210

4-56
