法兰式软密封蝶阀
一、 用途 本蝶阀适于冶金、化工、电力和市政工程及水厂等介质为水、油品和空气管道上,起切断流体和调节介质流量等作用。 二、 特点:
三、工作原理: 旋转蝶阀手轮,通过蜗轮蜗杆传动,带动阀杆蝶板在90度范围内自由旋转,使蝶阀处于开启或关闭状态,到连通或切断介质的目的。 四、采用标准
制造标准
GB/T12238-2008
法兰标准
GB/T17241.6 GB/T9113.1
结构长度标准
GB/T12238-2005
检验标准
GB/T13927-2008
型号
公称压力PS(Mpa)
壳体试验压力PS(Mpa)
密封试验压力PS(Mpa)
工作温度℃
适用介质
0.6
0.9
0.66
≤80
水油品及腐蚀性介质
1.0
1.5
1.1
≤80℃
零件名称
阀体、蝶板
阀杆
密封圈
填料
材料
灰铸件 球墨铸铁 铸钢 不锈钢
中碳钢 不锈钢(2cr13) 1cr18Ni9Ti
丁腈橡胶 乙丙橡胶 氟橡胶 聚四氟乙烯
柔性石墨

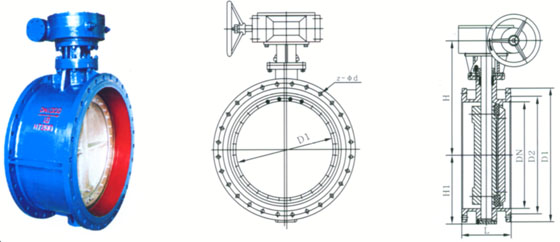

L
D
D1
D2
b
H
H1
Z-Φd
100
127
215
180
155
22
240
120
8-Φ18
125
140
245
210
185
24
270
130
150
280
300
8-Φ23
200
152
335
295
265
26
330
250
165
390
350
320
28
400
220
12-Φ23
178
440
368
410
190
500
460
428
30
16-Φ23
216
565
515
482
32
510
290
16-Φ25
450
222
615
532
560
20-Φ25
229
670
620
585
34
590
360
600
267
780
725
685
36
660
20-Φ30
700
292
895
840
800
40
24-Φ30
318
1010
950
905
44
850
530
24-Φ34
900
1110
1050
1005
46
920
570
28-Φ34
1000
1220
1160
1115
50
990
630
1200
470
1450
1380
1325
56
750
32-Φ41
1400
1675
1590
1525
62
1228
36-Φ48
1600
1915
1820
1750
68
1340
40-Φ54
1800
2115
2020
1950
72
1570
1100
44-Φ54
2000
760
2325
2230
2160
74
1680
1170
48-Φ54
