中线对夹式软密封蝶阀
通风蝶阀
一、用途 本系列蝶阀采用中线结构设计。由阀体、蝶板、阀座、阀杆、及传动机构等部件组成,阀座根据不同介质的物理化学介质特性,选用相应的耐腐蚀、耐光、耐老化材质。可广泛用于给排水、空调、石油、化工、食品、医药、能源系统等流体管线上作为调节和截流装置使用。 二、产品特点: 1、小型轻便、容易维修、并可在任意位置安装。 2、结构简单、开启迅速、蝶板材料采用流线型设计,可双向使用,流阻小,流量特性优异。 3、双向密封,试验泄漏为零。 4、寿命长,启闭次数多。 5、流量特性趋于直线,调节性能好。 三、采用标准
GB/T12238-2008
法兰标准
GB/T17241 GB/9113
结构长度标准
GB/T12221-2005
检验标准
GB/T13927-2008
四、主要性能规范
公称压力PN(Mpa)
壳体试验压力PN(Mpa)
密封试验压力PN(Mpa)
适用介质
0.6
0.9
0.66
水、油品及腐蚀性介质
1.0
1.5
1.1
1.6
2.4
1.76
五、主要零件材料
阀体
阀板
阀座
材料
灰铸铁HT200
球墨铸铁QT400电镀镍磷
丁腈NBR(耐油-32℃-82℃)
球墨铸铁QT400
球墨铸铁包尼龙
三元乙丙EPDM(耐老化-32℃-135℃)
铸钢WCB
铜合金
铝合金
不锈钢CF8(304)
不锈钢CF8M(316)
氟橡胶FPM(耐腐蚀\耐高温-20℃-180℃)
不锈钢CF3M(316L)
聚四氟乙烯PTFE(耐腐蚀\耐高温-20℃-180℃)

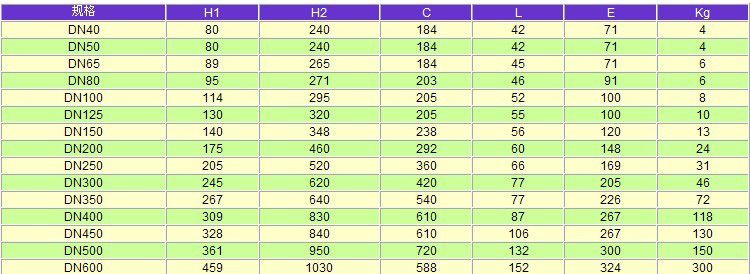

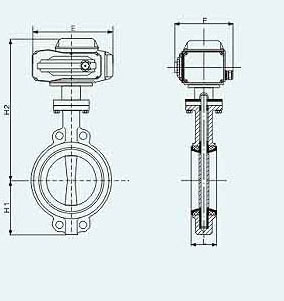

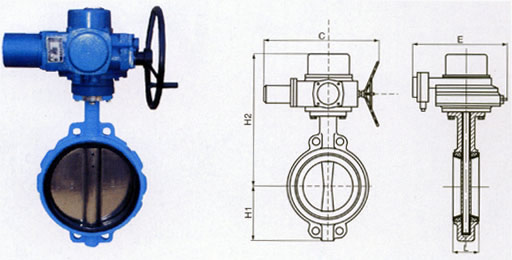

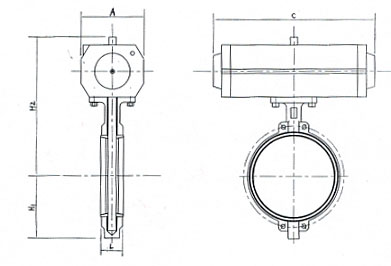

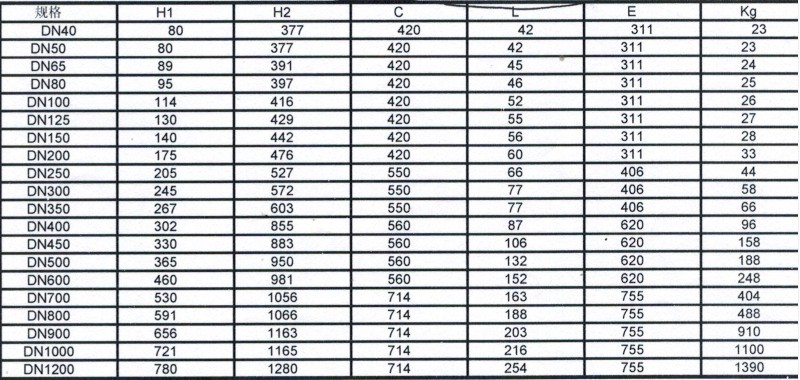

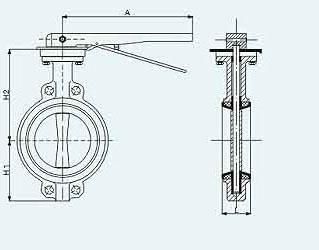

六、安装尺寸
规格
A
H1
H2
L
Kg
250
80
161
42
4
DN50
DN65
89
175
45
5
DN80
95
181
46
6
DN100
114
200
52
8
DN125
310
127
213
55
9
DN150
139
226
56
12
DN200
356
260
60
19
Φ
E
DN40
150
199
153
219
7
238
251
10
264
13
300
302
20
DN250
203
334
66
35
DN300
242
380
77
227
44
DN350
267
411
58
DN400
309
505
87
420
74
DN450
328
527
106
133
DN500
361
600
132
460
174
DN600
459
682
152
520
DN700
749
163
580
374
DN800
591
797
188
458
DN900
450
656
920
660
873
DN1000
721
1000
216
1024
DN1200
780
1035
254
1280
