法兰式伸缩蝶阀

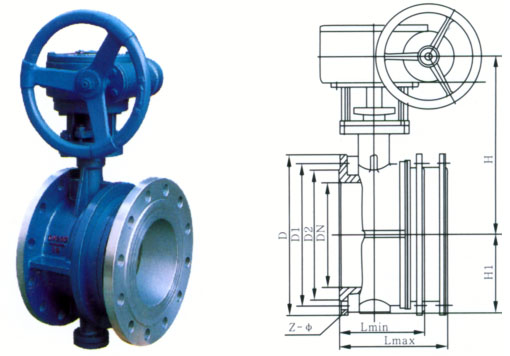

一、 用途 伸缩蝶阀适用于温度≤425℃，公称压力≤1.6MPa的食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。 二、特点： 1、设计新颖、合理、结构独特、重量轻，操作方便，启闭迅速； 2、伸缩蝶阀除了能作调节和截流作用，补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便； 3、密封部位可调节更换，密封性能可靠等特点 三、采用标准 设计标准：GB/T12238-2008 法兰标准：GB/T9113.1；GB/T17241.6 检验标准：GB/T13927-2008 四、主要技术参数
公称通径
DN(mm)
50-2000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
金属密封≤425℃
驱动形式
手动、蜗轮传动、气动、电动
五、主要零件材料
材料
阀体
镍铬铸铁、球墨铸铁、铸铁、碳钢、不锈钢
蝶板
镍铬铸铁、球墨铸铁、铸铁、合金钢、不锈钢
密封圈
橡胶、聚四氟乙烯、不锈钢
阀杆
2Cr13、不锈钢
伸缩管
铸铁、球墨铸铁、碳钢、不锈钢
填料
丁腈橡胶、柔性石墨
主要尺寸
D1
D2
D
Lmax
Lmin
H1
H2
2-Φd
100
180
155
215
216
174
110
170
8-Φ18
125
210
185
245
232
186
123
150
240
280
239
194
140
8-Φ23
200
295
265
335
264
214
238
250
350
320
390
296
235
195
270
12-Φ23
300
400
368
440
222
460
428
500
252
330
16-Φ23
515
482
565
332
282
285
16-Φ25
450
532
615
355
305
310
402
20-Φ25
620
585
670
365
315
337
438
600
725
685
780
420
370
393
490
20-Φ30
700
840
800
895
446
396
558
24-Φ30
950
905
1010
476
426
625
24-Φ34
900
1050
1005
1110
506
456
560
28-Φ34
1000
1160
1115
1220
516
466
610
750
1200
1380
1325
1450
510
880
32-Φ41
1400
1590
1525
1675
590
540
987
36-Φ48
1600
1820
1750
1915
630
960
1158
40-Φ54
1800
2020
1950
2115
680
1060
1258
44-Φ54
2000
2230
2160
2325
730
1165
1365
48-Φ54
