微阻缓闭止回阀
二、主要零件材料
阀体、阀盖
阀 瓣
阀 轴
材 料
灰铸铁、铸钢
钢板、橡胶组合件
不锈钢
三、主要技术参数
公称通径 DN(mm)
公称压力 PN(MPa)
试验压力PS(MPa)
最高工作压力 (MPa)
工作温度
适用介质
壳体
密封
50~800
1.0
1.5
1.1
1.O
O~80℃(根 据用户要求 可达200℃)
水、弱腐 蚀性介质
1.6
2.4
1.76
HH44Z/X
2.5
3.75
2.75

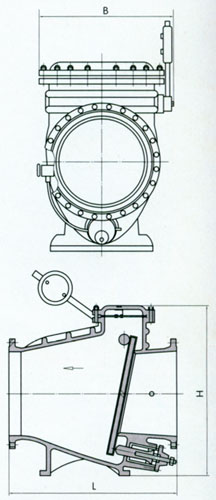

四、主要外形尺寸(法兰连接尺寸:按JB/T79—94)
尺寸(mm)
L
H
B
40
200
300
220
50
230
270
65
290
320
80
310
354
100
350
125
400
380
340
150
480
500
410
580
450
250
600
670
550
700
730
800
820
630
900
920
1000
950
1100
1300
1200
990
1400
1550
1120
1500
1700
