H76X型对夹式双板止回阀
一、结构和用途 本公司生产的H76X型对夹式止回阀由阀体，阀板、阀杆及弹簧等零件组成，采用对夹连接。由于阀板的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给。由于其结构长度比一般止回阀短，对有安装窨限制的场所最为适用。 二、 主要零件材料
零件名称
阀体
阀板
阀杆
弹簧
阀座
材料
铸铁、铸钢、不锈钢
环墨铸铁 碳钢 不锈钢
不锈钢
丁腈橡胶 乙丙橡胶 氟化橡胶
三、主要技术参数
型号
公称压力PS(Mpa)
强度试验压力(Mpa)
密封试验压力(Mpa)
适用温度
适用介质
H76X-10
1.0
1.5
1.1
≤80℃ 特殊≤180℃
清水 污水 海水
H76X-16
1.6
2.4
1.76

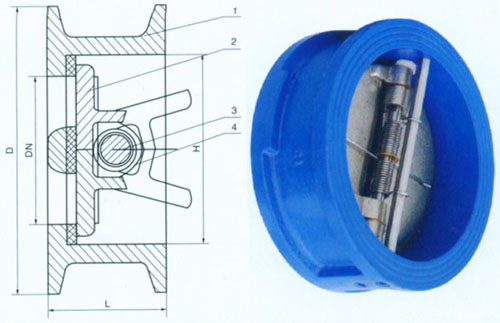

四、主要外形尺寸
L(mm)
H(mm)
D(mm)
Ⅰ型
Ⅱ型
1.0Mpa
1.6Mpa
50
43
60
105
65
46
67
73
124
80
64
89
142
100
110
162
163
125
70
86
141
192
150
76
98
468
218
200
127
219
272
273
250
114
146
328
300
181
324
378
384
公称通径DN(mm)
350
184
356
438
444
400
140
191
418
489
495
450
152
203
457
540
555
500
526
594
616
600
178
222
626
695
734
700
229
305
672
810
804
800
241
778
916
910
900
368
878
1016
1010
1000
432
914
1124
1128
法兰连接尺寸：按JB/T79-94标准
