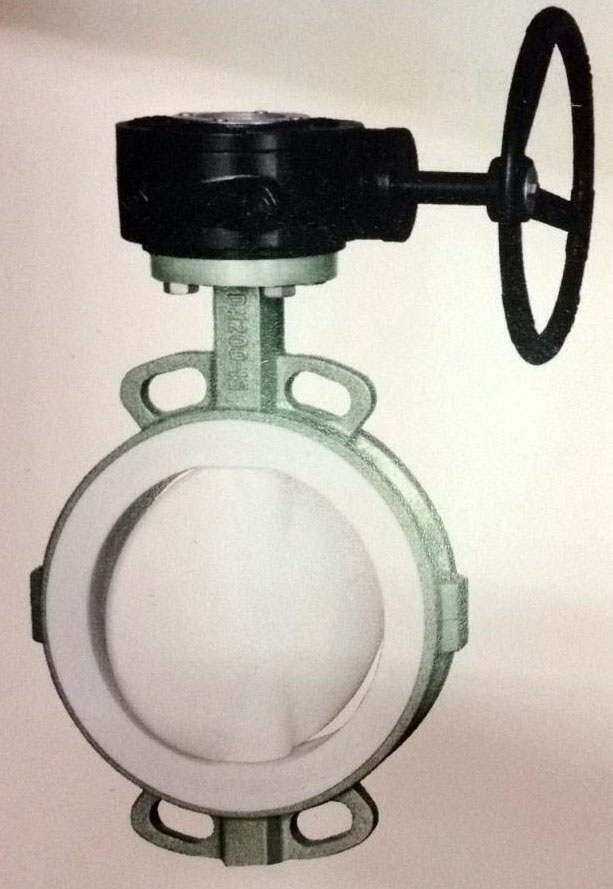

D371F4-10、16对夹式衬氟蝶阀

遵循规范 STANDARD 设计与制造 GB12238(中线) 结构长度 Gb12221（短系列） 法兰尺寸 JB78/JB79(或按合同要求) 压力试验 GB/T 13927 标志 GB 12220 供货 GB/T 12252

对夹连接蝶阀（中线）： 设计与制造符合中国国家标准 基本结构形式(蝶板轴与阀体/阀座中心线重合） A.DA71F46全衬里型 阀体全衬里/蝶板全衬层/蝶板与蝶板轴合为一体 B. DA71F4全衬里型 阀体全衬里/蝶板全衬层/蝶板与蝶板轴组合装配 C. DA71F/P半衬里型 阀体全衬里/蝶板为不锈钢（不衬）/蝶板与蝶板轴组合装配



基本型号
公称压力PN0.6-1.6MPa 公称通径DN40-1200mm

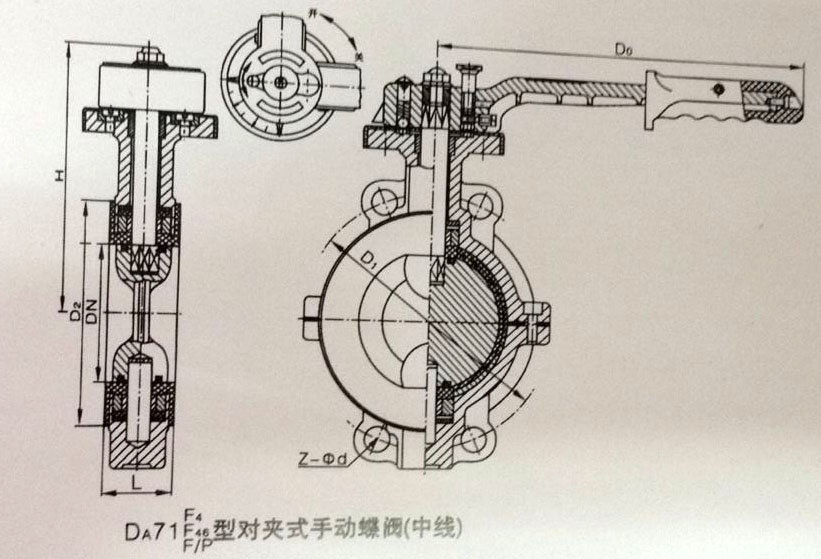

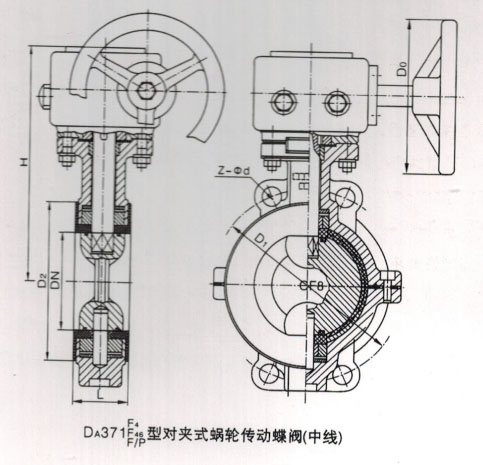

公称压力LIPN0.6-1.6MPa 公称通径DN40-1200mm 手 动 DA71F/P(半衬) 蜗 轮 转 动 DA371F/P(半衬) DA71F3(全衬里) DA371F3(全衬里) DA71F4(全衬里) DA371F4(全衬里) DA71F46(全衬里) DA371F46(全衬里) 气 动 DA671F/P(半衬) 电 动 DA971F/P(半衬) DA671F3(全衬里) DA971F3(全衬里) DA671F4(全衬里) DA971F4(全衬里) DA671F46(全衬里) DA971F46(全衬里)

主要零件及材料

主要连接尺寸和重量

主要连接尺寸和重量

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z--Φd	D0	H	Kg
		PN1.6MPa
40	11/2	33	145	110	85	3	18	4--Φ18	200	145	5
50	2	43	160	125	100	3	20	4--Φ18	250	150	5.5
65	21/2	46	180	145	120	3	20	4--Φ18	250	160	6.5
80	3	46	195	160	135	3	22	8--Φ18	250	170	8
100	4	52	215	180	155	3	24	8--Φ18	300	185	9
125	5	56	245	210	185	3	26	8--Φ18	300	210	12.5
150	6	56	280	240	210	3	28	8--Φ23	200*	230	15
200	8	60	335	295	265	3	30	12--Φ23	200*	285	23
250	10	68	405	355	320	3	32	12--Φ25	240*	325	32
300	12	78	460	410	375	4	34	12--Φ25	240*	360	45
350	14	90	520	470	435	4	38	16--Φ25	280*	430	70
400	16	102	580	525	485	4	40	16--Φ30	280*	475	90
450	18	114	640	585	545	4	44	20--Φ30	320*	525	110
500	20	127	705	650	608	4	46	20--Φ34	320*	565	135
600	24	154	840	770	718	5	54	20--Φ41	360*	620	200
700	28	165	910	840	788	5	54	24--Φ41	360*	686	315
800	32	190	1020	950	898	5	54	24--Φ41	380*	815	385
900	36	203	1120	1050	998	5	54	28--Φ41	400*	1010	420
1000	40	216	1255	1170	1100	5	60	28--Φ48	400*	1185	620
